执行标准：
IEC 60-1： 1989 高电压试验技术 第一部分：一般试验要求
GB/T 16927.1-1997 高电压试验技术 第一部分：一般试验要求
IEC 60-1： 1994 高电压试验技术 第二部分：测量系统
GB/T 16927.1-1997 高电压试验技术 第二部分：测量系统
DL 474.2-92 现场绝缘实验实施导则 直流高电压试验
ZBF 24002 现场直流和交流耐压试验电压测量装置的使用导则
仪器简介：

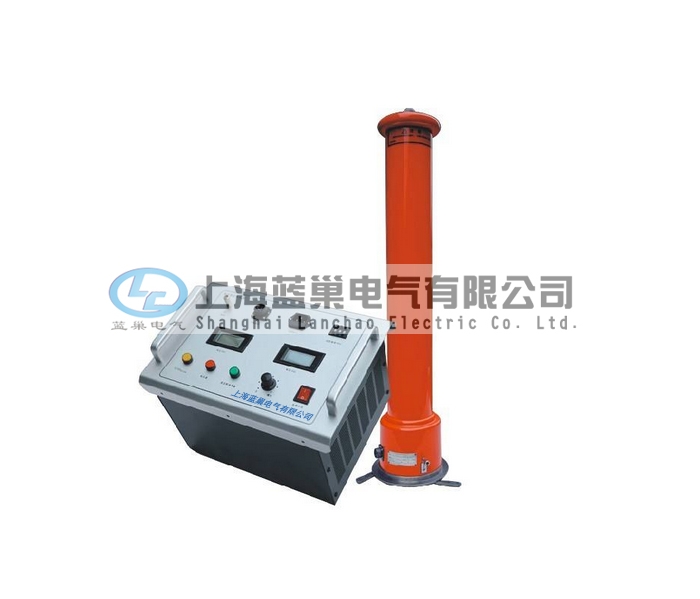

ZGF-300KV/2mA直流高压泄漏测试仪是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，新研究、设计、制造的，是新时代的科技产品——智能直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪理想的换代产品。
本智能直流高压发生器采用大屏幕的LCD显示器，首创智能接地不良?；ぜ氨ňδ埽ń拥夭涣疾荒苌梗?，测压回路断线?；ぃǖ缪共饬炕芈范舷咭瞧鞑荒苌梗?，急停按钮，大大提高了操作人员在作业过程中安全性。智能直流高压发生器具有多种?；すδ?，如：低压过流、低压过压、高压过流、高压过压、零位?；?、不接地?；さ?。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断?；ぴ谑涑龆瞬捎米ㄓ么衅魅⊙?，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下不损坏功率器件。
产品特点：
1.体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
2.采用先进技术、工艺制造，率先应用新的PUM智能脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
3.首家采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种?；ば畔?。
4.首创智能接地不良?；ぜ氨ňδ埽ń拥夭涣疾荒苌梗?，测压回路断线?；ぃǜ哐共饬炕芈范舷咭瞧鞑荒苌梗?，急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良?；けňδ埽ㄈ绮捎梅⒌缁?.作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。6.仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
7.电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
8.增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值9.就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
10.倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
11.倍压筒体用德国技术研制；中频变压器经有关专家特殊设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内。
产品规格型号：
规 格 技术参数 60/2 100/2 100/10 160/2 180/2 200/2 250/2 100/200 3/2 200/300 3/2 其 它 等 级 输出电压 (kV) 60 100 100 160 180 200 250 100/200 200/300 600～800kV等合同 定做。 输出电流(mA) 2 2 10 2 2 2 2 3/2 3/2 输出功率(W) 120 200 1000 320 360 400 500 400 600 充电电流 (mA) 3.0 3.0 12.0 3.0 3.0 3.0 3.0 4.5/3.0 4.5/3.0 机箱重量(kg) 4.3 4.3 5.3 4.3 4.3 4.4 4.5 4.5 8.1 倍压筒尺寸(mm) Φ80 ×500 Φ80 ×620 Φ80 ×770 Φ80 ×770 Φ110 ×770 Φ110 ×770 Φ110 ×820 Φ110 ×800 Φ110 ×1350 倍压重量(kg) 6.3 6.8 7.5 7.2 7.2 7.2 7.6 7.5 12.6 高压极性 负电压极性,零电压启动,连续可调。 工作电源 AC 220V±10%;50Hz 电压测量误差 1.0%（满度）±1个字,高分辨率0.1%kV 电流测量误差 1.0%（满度）±1个字,高分辨率0.1%uA 过压整定误差 ≤1.0% 0.75切换误差 ≤0.5% 波纹系数 ≤1.0% 电压稳定度 随机波动,电源电压变化±10%时≤0.5% 工作方式 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 环境温度 -15℃～50℃ 相对湿度 当温度为25℃时，不大于90%(无凝露) 海拔高度 2500米以下
