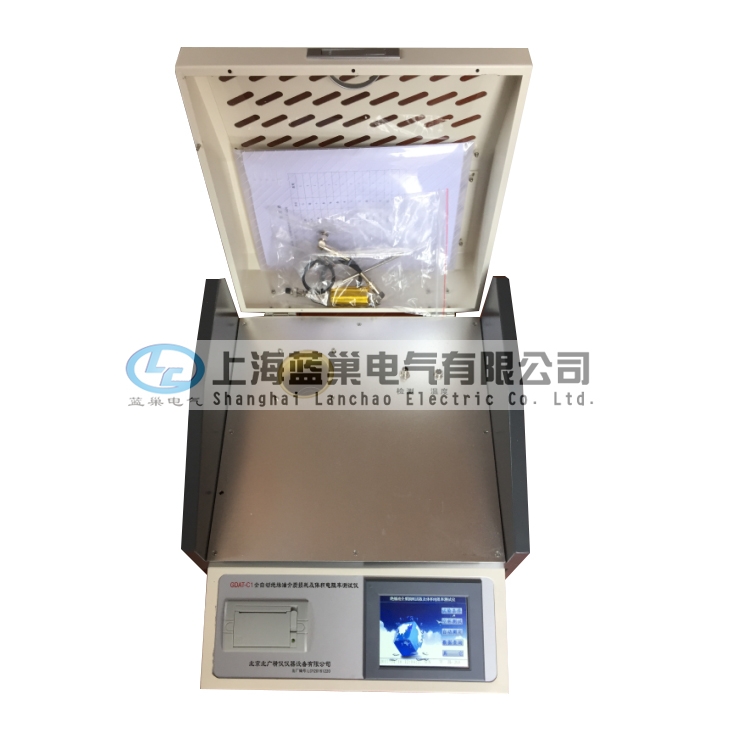

变压器 绝缘油介质损耗及体积电阻率测试仪

2017/7/5 10:05:11 点击量：122 标签：变压器 绝缘油介质损耗 体积电阻率 测试仪

一、产品简介：

1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；

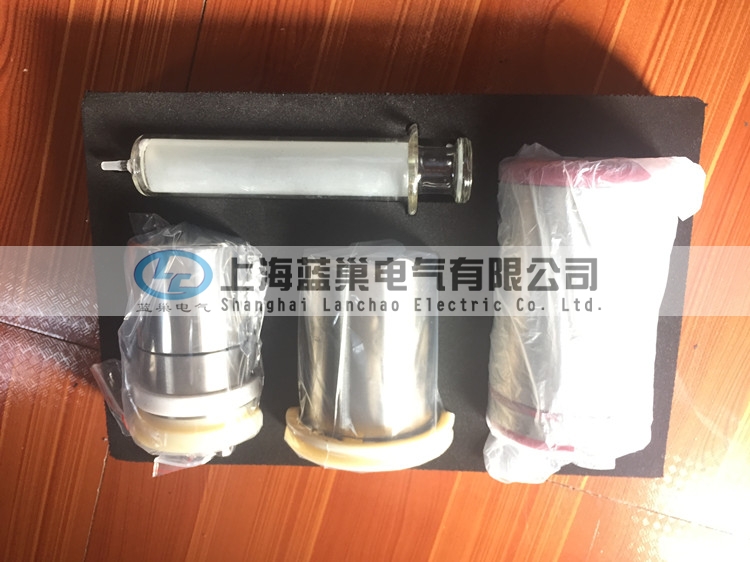

2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；

3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。

5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。

7、具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。

8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打??；设备可以显示环境温度，对试验环境实时进行检测。

9、自动存储测量数据，可存储100组测量数据。

10、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

二、产品技术指标

       测 量 范 围： 电容量       5pF～200pF

                     相对电容率   1.000～30.000

                     介质损耗因数 0.00001～100

       直流电阻率   2.5 MΩm～20 TΩm

       测 量 精 度： 电容量       ±(1%读数+0.5pF)

                     相对电容率   ±1%读数

                     介质损耗因数 ±(1%读数+0.0001)

                     直流电阻率   ±10%读数

       分  辨   率： 电容量       0.01pF

                     相对电容率   0.001

                     介质损耗因数 0.00001

       测  温 范 围： 0～125℃

       温度测量误差： ±0.5℃

       交流实验电压： 0～2000V  连续可调，频率50Hz

       直流试验电压： 0～500V     连续可调

三、使用条件

       1. 环境温度     0～40℃

       2. 相对湿度    ≤80%

       3. 工作电源     AC 220V（1 ± 10%）

       4. 电源频率     50 Hz (1 ± 10%)

       5. 功率消耗    ＜200 W
