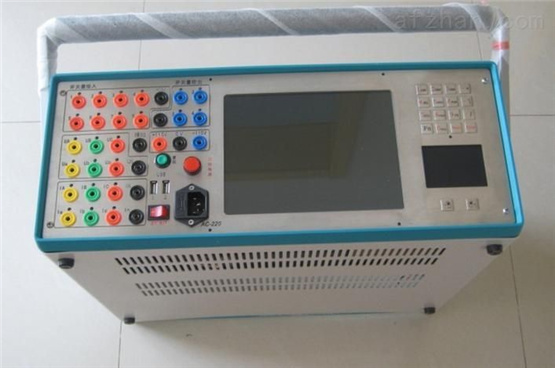

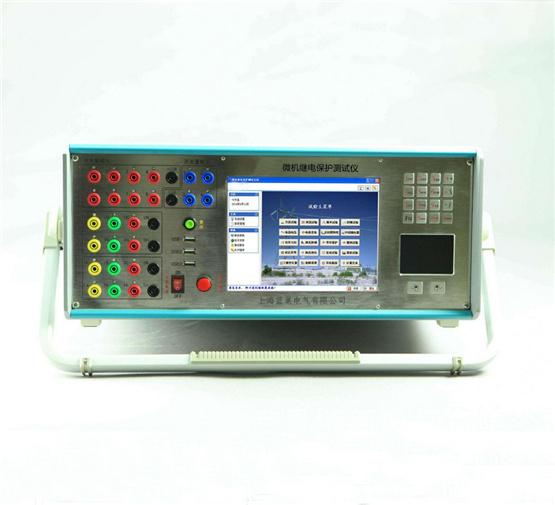

产品简介：

LCJB660六相微机继电?；げ馐砸强啥韵殖「髦旨痰缙?，?；ぜ鞍踩远爸媒卸?，并可模拟各种复杂瞬时性，永久性，转换性故障进行整

组试验?？墒凳北４娌馐允?，显示矢量图，绘制各种特性曲线，联机打印报表等。

产品特点：

1、六相电流，六相电压同时输出，电流：30A/相，电压：125V/相

2、主控板采用DSP FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的高水平，大大改善了波形质量，提高了测试仪的精度。

3、单机独立运行，内置高性能工控机，住频300~600MHZ，128M内存，12G硬盘，运行Windows Xp操作系统，面板配有高级不锈钢键盘，轨迹球鼠标8.4寸TFT真彩液晶显示器。

4、六相继电?；げ馐砸浅Ъ也捎肬SB2.0接口与电脑相连，无须任何转接线，使用方便。

5、LCJB660六相微机继电?；げ馐砸强啥韵殖「髦旨痰缙?，?；ぜ鞍踩远爸媒卸?，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验?？墒凳北４娌馐允?，显示矢量图，绘制各种特性曲线，联机打印报表等。

6、由于是六相电流，六相电压输出，可方便对备自投装设置和微机差动?；ぷ爸媒惺匝?，使该项试验非常完美。

7、可连接笔记本电脑运行，笔记本电脑与工控机使用同一套测试软件，使用方便。

技术参数：

1、交流电流源：

幅值范围： 6×（0-30A） 精度：0.2%

六相电流并联输出大值： 180A

相电流长期允许工作值： 10A

功 率： 300VA/相

六相并联大功率： 900VA

六相并联大输出时允许工作时间：10s

频率范围： 0--1000Hz 精度：0.001Hz

谐波次数： 2--20次 相位： 0--360° 精度：0.1°

2、直流电流源：

幅值：20A/相 功率：300VA/相 精度：0.5%

3、交流电压源：

幅值范围 ：6 ×（0--125V） 精度：0.2%

线电压范围： 0--250V

相电压/线电压输出功率 ：70VA/100VA

频率范围：0--1000Hz 精度：0.001Hz

谐波次数： 2--20次

4、直流电压源：

相电压输出幅值：0--±150V 精度：0.5%

线电压输出幅值：0--±300V

相电压/线电压输出功率：90VA/180VA

5、开关量端子:

开关量输入端子：8对

空 接 点： 1--20mA，110V 装置内部有源

电位翻转：0--6VDC为低电平

15--250VDC为高电平

开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。

6、时间测量范围:

范围 1ms~9999s 测量精度 1ms

7、体积重量：

体积 470 (mm)×405 (mm)×185 (mm) 约20Kg

8、电 源：

AC220V±10% 50Hz 10A
