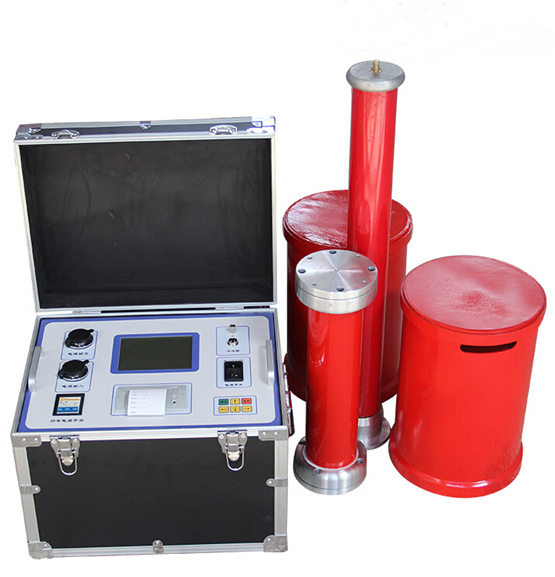

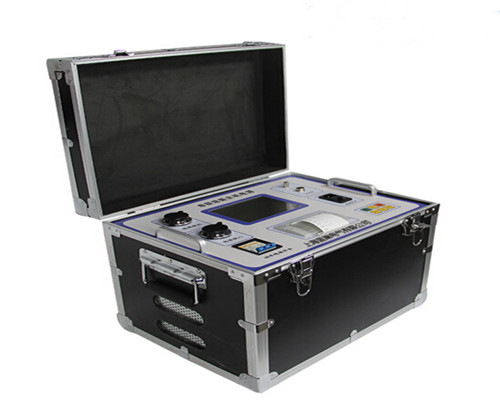

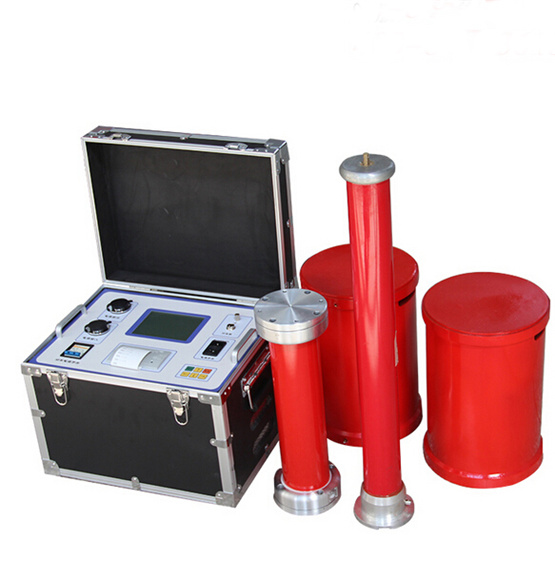

LCCL-2000交流耐压串联谐振设备

2017/4/16 16:13:59 点击量：185 标签：交流耐压

产品简介：

LCCL-2000交流耐压谐振设备主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

产品特征：

1.LCSR变频串联谐振成套试验装置具有过压、过流、零位启动、系统失谐（闪络）等?；すδ?，过压过流?；ぶ悼梢愿?/span>

据用户需要整定，试品闪络时闪络?；ざ鞑⒛芗窍律谅绲缪怪?，以供试验分析。

2、整个装置单件重量很轻，大不超过65kg，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

4. 工作模式为：全自动模式、手动模式、自动调谐手动升压模式

5.存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找

6.装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲

线，方便使用者直观了解是否找到谐振点

7.采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

技术参数：

1．输出电压波形畸变率：<1.0％

2. 允许连续工作时间：额定条件下一次性工作60分钟。

3．装置自身品质因数：Q>50

4．电缆和发电机试验时满负荷下品质因数：Q>30（与负载相关）

5．主变压器和线路试验满负荷时品质因数：Q>30（与负载相关）

6．输入电源：三相380V或单相220V，当电源为380V时，可做额定负载试验；当电源为220V时，

只可做1/2负载试验

7．频率调节范围：20Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动、闪络?；さ缺；すδ?/span>

技术指标：

1.额定功率：5.5-500kW；

2.输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做

额定负载试验；当电源为220V时，只可做1/2  负载试验。

3.输出电压：0～400V可调

4.输出电压频率：20～300Hz

5.频率调节:0.1Hz步进可调

6.频率不稳定度:≤0.02%

7.输出电流：13～1250A
