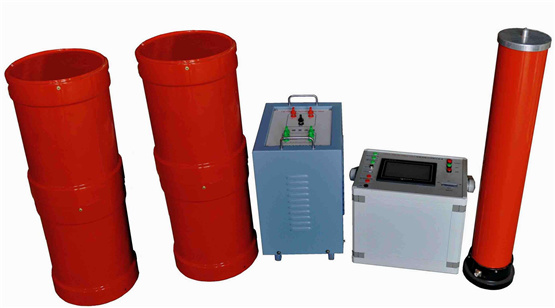

LCCL-3000变频串联谐振耐压装置

2017/5/3 8:48:17 点击量：211 标签：变频串联谐振耐压装置

产品介绍

　　LCCL-3000变频串联谐振耐压装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压?；?、低压过流?；?，以及失谐?；?、零位、闪络?；?、紧急?；?、欠压?；さ榷嘀乇；すδ?。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。

　　LCCL-3000变频串联谐振耐压装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q;体积小，重量轻，为普通试验装置的1/3-1/5;谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用。

　　产品特征

　　1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q.

　　2、体积小，重量轻，一般为普通试验装置的1/3-1/5;

　　3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

　　4、变频电源?；すδ芮?，稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

　　5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

技术参数

1、环境温度：    -10℃～45℃

　　2、工作湿度：    ≤90%

　　3、海拔高度：    ≤3000m

　　4、电源输入：    380V±10%三相或 220V±10%单相（10kW以下）,50Hz

　　5、额定试验容量：    0～1000kVA

　　6、谐振电压：    0～300kV

　　7、频率调节范围：    20～300Hz

　　8、系统测量精度：    1.0级

　　9、频率调节分辨率： 0.01Hz

　　10、不稳定度：   ≤0.05%

　　11、输出波形：   正弦波

　　12、波形畸变率：  ≤0.5%

　　13、噪   声： ≤60dB

　　14、电抗器Q值：  30～90

　　15、工作制：满功率输出下，连续工作时间60min

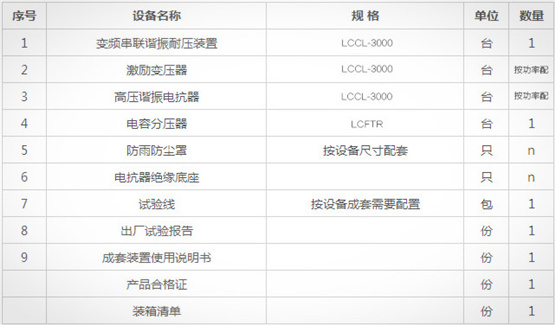

供货清单
