LCSR变频串联谐振试验装置

2017/5/3 16:11:26 点击量：843 标签：串联谐振

产品优点：

• 体积小，重量轻，特别适合现场使用；

• 过压,过流,放电,过热及零启动?；と婵煽?动作时间1微秒；

• 符合国标要求:有监测峰值/√2功能，可实时监测试验波形；

• 所有主要元器件均由世界知名企业原装进口；

• 具有标准抗振和防尘设计，耐长途运输和严酷使用环境；

• 一键鼠标式旋钮“瓜式”操作，大屏幕液晶显示；

• 独有软件校准功能，方便用户校准表计，确保高电压值准确度

• 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用；

• 信守承诺，服务专业及时，尽大努力为客户需求服务；

• 设备自带微型打印机，可及时打印保存试验数据；

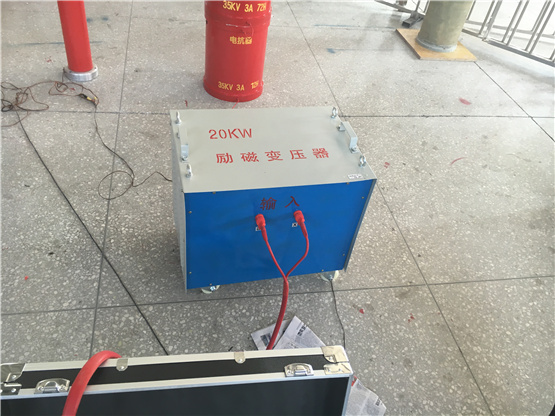

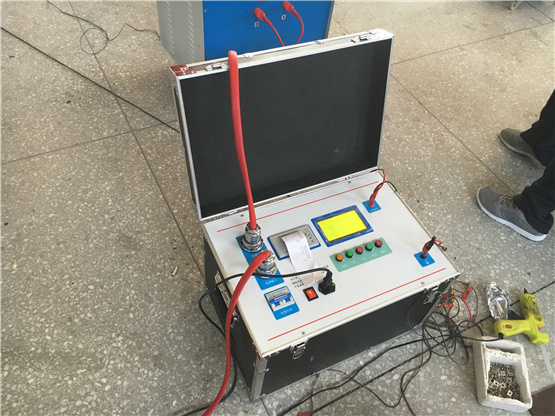

试验现?。?/strong>

技术参数：

1、环境温度：-10℃~45℃

2、工作湿度：≤90%

3、海 拔：≤2000M

4、电源输入：220V±10%、380±10%，50Hz

单相（10kW以下）

5、额定输出容量：0~980kVA

6、谐振电压：0~300kV

7、频率调节范围：30~300Hz

8、系统测量精度：0.5级

9、频率调节分辨率：0.1Hz

10、不稳定度：≤0.05%

11、输出波形：正弦波

12、波形畸变率：≤0.05%

13、噪 声：≤60db

14、电抗器Q值：30~120

设备组成：

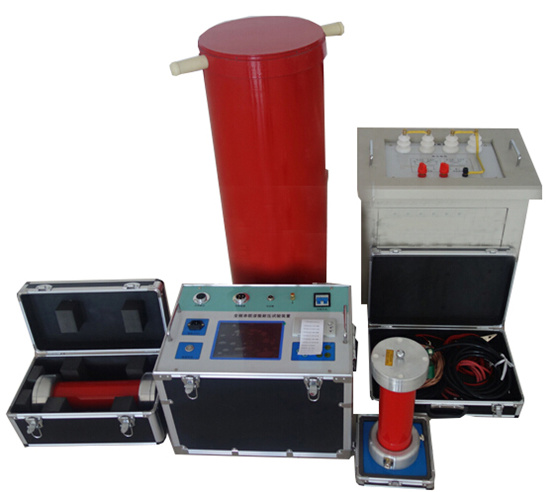

整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。

工作原理：

通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；调节变频控制器的输出电压，使试品上高压达到所需要的电压值?；芈返男痴衿德嗜【鲇诒皇云返缛軨X和电抗器的电感L，谐振频率Fo=1/（2π√ LC）。

试验方法：

先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到试品上规定的电压值，在次电压下，维持规定的时间后，再降低电压到零，这就完成了整个试验过程。

设备构成：

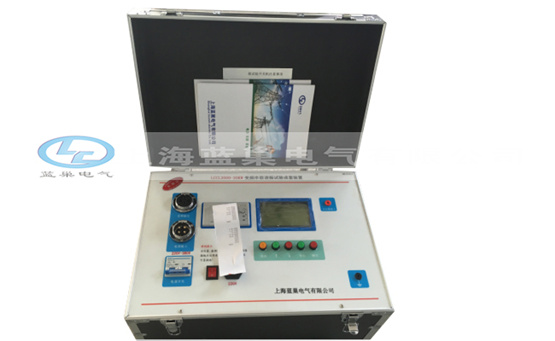

调频电源——既可改变其输出频率，又可改变其输出电压。

励磁变压器——起耦合信号及电压变换的作用，并按自身变化来提升电压。

电抗器——与被试品串联，构成LC串联谐振电路。

电容分压器——测量被试品上的电压，并作为采样信号反馈给调频电源。

补偿电容器——补偿小电容量被试品、调整被试品频率。
